Hej där! Som leverantör avAntennkretskort, Jag har sett hur viktigt det är att minska strömförbrukningen för dessa kort. Det sparar inte bara energi och minskar kostnaderna, det förlänger också batteritiden för enheter som använder dem. I det här blogginlägget kommer jag att dela med mig av några tips och tricks för hur du uppnår detta mål.
1. Välj rätt material
Materialet du använder för ditt antennkretskort kan ha en betydande inverkan på dess strömförbrukning. Till exempel kan användning av högkvalitativa substrat med låg dielektrisk förlust minska signaldämpningen och därmed sänka den effekt som behövs för att sända och ta emot signaler.

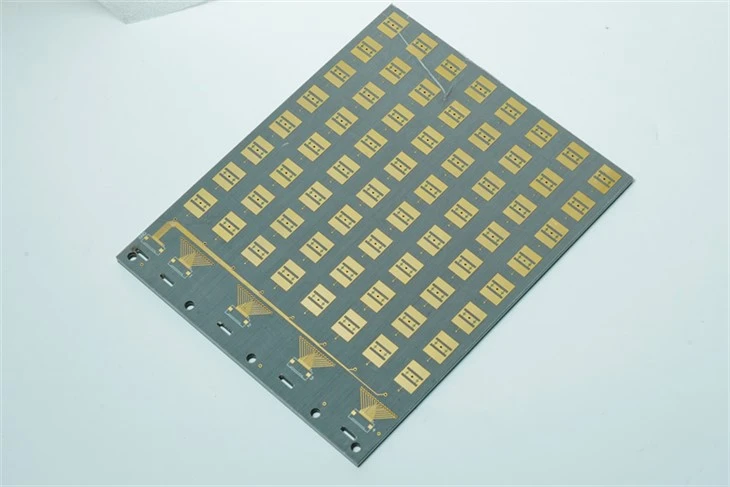

PTFE Multilayer PCBär ett utmärkt alternativ. PTFE (polytetrafluoreten) har utmärkta elektriska egenskaper, inklusive låg dielektricitetskonstant och tangent med låg förlust. Det gör att signaler kan färdas genom kortet med mindre förlust, så du behöver inte pumpa in lika mycket ström i antennen för att få en bra signalstyrka.
Ett annat alternativ ärMikrovågs högfrekvent PCB. Dessa kort är designade för att hantera högfrekventa signaler effektivt. De använder ofta speciella material och tillverkningstekniker som minimerar strömförluster, vilket gör dem idealiska för applikationer där strömförbrukningen är ett problem.
2. Optimera antenndesignen
Utformningen av själva antennen spelar en avgörande roll för strömförbrukningen. En väldesignad antenn kan utsända signaler mer effektivt, vilket innebär att mindre energi går till spillo.
- Storlek och form: Antennens storlek och form bör optimeras för det frekvensområde den kommer att arbeta i. En antenn som är för stor eller för liten för frekvensen kan resultera i dålig strålningseffektivitet och ökad strömförbrukning. Till exempel är en kvartsvågsmonopolantenn en enkel och effektiv design för många applikationer. Den är relativt liten och kan utstråla signaler effektivt med minimal effekt.
- Matchande nätverk: Ett matchande nätverk används för att matcha antennens impedans till impedansen för resten av kretsen. Om impedansen inte är korrekt matchad kan en betydande mängd effekt reflekteras tillbaka in i kretsen istället för att strålas ut av antennen. Genom att designa ett bra matchande nätverk kan du säkerställa att det mesta av strömmen överförs till antennen, vilket minskar slöseri med ström.
3. Använd lågeffektkomponenter
Komponenterna du använder på antennkretskortet kan också bidra till strömförbrukningen. Att välja komponenter med låg effekt kan göra stor skillnad.
- Integrerade kretsar (IC): När du väljer IC för din antennkrets, leta efter sådana som är designade för att fungera med låg effekt. Många moderna IC:er finns tillgängliga med lågeffektlägen som kan aktiveras när enheten är i standby- eller lågaktivitetsläge. Detta kan avsevärt minska kretsens totala strömförbrukning.
- Motstånd och kondensatorer: Använd högkvalitativa motstånd och kondensatorer med låg effektförlust. Dessa komponenter kan ha en liten men kumulativ effekt på strömförbrukningen, speciellt i en komplex krets.
4. Implementera energihanteringsstrategier
Genom att implementera energihanteringsstrategier kan du kontrollera när och hur mycket ström som används av antennkretskortet.
- Vilolägen: Många enheter som använder antennkretskort behöver inte sända eller ta emot signaler hela tiden. Genom att implementera vilolägen kan du stänga av antennen och andra onödiga komponenter när de inte används. Till exempel kan en trådlös sensornod programmeras att gå in i viloläge mellan dataöverföringar, vilket sparar en betydande mängd ström.
- Dynamisk effektjustering: Vissa program kan kräva olika nivåer av signalstyrka vid olika tidpunkter. Genom att dynamiskt justera antennens uteffekt utifrån de faktiska behoven kan du undvika att använda mer ström än nödvändigt. Till exempel, i en Wi-Fi-router kan uteffekten minskas när det finns färre anslutna enheter eller när enheterna är nära routern.
5. Minska signalförluster
Signalförluster i kretsen kan leda till ökad strömförbrukning. Det finns flera sätt att minska dessa förluster.
- Trace Routing: Hur du dirigerar spåren på kretskortet kan påverka signalförlusterna. Håll spåren så korta som möjligt och undvik skarpa kurvor eller hörn, vilket kan orsaka signalreflektioner. Använd också rätt avstånd mellan spåren för att minimera överhörning, vilket också kan leda till signalförsämring och ökad strömförbrukning.
- Avskärmning: Om det finns källor till elektromagnetisk störning (EMI) nära antennkretskortet kan det orsaka signalförluster. Användning av skärmningsmaterial kan hjälpa till att skydda kretsen från EMI och minska behovet av ytterligare ström för att kompensera för de förlorade signalerna.
6. Testa och optimera
När du har designat och byggt ditt antennkretskort är det viktigt att testa det och optimera det för strömförbrukning.
- Mätning av strömförbrukning: Använd en effektmätare för att mäta strömförbrukningen för kretsen under olika driftsförhållanden. Detta kommer att ge dig en baslinje och hjälpa dig att identifiera områden där du kan göra förbättringar.
- Iterativ design: Baserat på testresultaten, gör justeringar av designen, som att ändra antennformen, justera det matchande nätverket eller byta ut komponenter. Testa sedan kretsen igen för att se om strömförbrukningen har minskat. Fortsätt att upprepa denna process tills du uppnår önskad nivå av energieffektivitet.
Sammanfattningsvis är att minska strömförbrukningen för ett antennkretskort en mångfacetterad process som involverar att välja rätt material, optimera designen, använda lågeffektkomponenter, implementera energihanteringsstrategier, minska signalförlusterna och testa och optimera kretsen. Genom att följa dessa tips kan du skapa ett antennkretskort som inte bara är energieffektivt utan också kostnadseffektivt.
Om du är intresserad av att köpa hög kvalitetAntennkretskort,PTFE Multilayer PCB, ellerMikrovågs högfrekvent PCB, kontakta oss gärna för en konsultation. Vi är här för att hjälpa dig hitta de bästa lösningarna för dina specifika behov.
