Hej där! Som leverantör av högfrekventa PCB har jag sett hur viktigt det är att välja rätt komponenter för högfrekventa PCB. I den här bloggen kommer jag att dela med mig av några tips och tricks om hur man får det att hända.
Först och främst, låt oss prata om varför det är en så stor sak att välja rätt komponenter för högfrekventa PCB. Högfrekventa kretsar fungerar vid frekvenser som sträcker sig från några hundra megahertz till flera gigahertz. Vid dessa frekvenser kan även de minsta detaljerna ha en enorm inverkan på prestandan. Komponenter som fungerar utmärkt vid låga frekvenser kanske inte skär den vid höga frekvenser på grund av problem som signalförlust, impedansfel och elektromagnetisk störning (EMI).
Förstå grunderna för högfrekventa komponenter
Innan vi dyker in i urvalsprocessen är det viktigt att förstå några av de viktigaste egenskaperna hos högfrekventa komponenter.
Dielektrisk konstant (Dk)
Dielektricitetskonstanten, eller Dk, är ett mått på hur väl ett material kan lagra elektrisk energi i ett elektriskt fält. I högfrekventa PCB är en stabil Dk avgörande eftersom det påverkar impedansen för spåren och hastigheten för signalutbredning. Material med låg Dk är i allmänhet att föredra för högfrekvensapplikationer eftersom de tillåter signaler att färdas snabbare och med mindre förlust.
Förlustfaktor (Df)
Dissipationsfaktorn, eller Df, är ett mått på hur mycket energi som går förlorad som värme när en växelström passerar genom ett dielektriskt material. En låg Df är väsentlig för högfrekventa PCB för att minimera signalförluster och bibehålla signalintegriteten.
Värmeledningsförmåga
Högfrekventa kretsar kan generera mycket värme, så det är viktigt att välja komponenter med god värmeledningsförmåga. Detta hjälper till att leda bort värme från komponenterna och förhindra överhettning, vilket kan leda till prestandaproblem och till och med komponentfel.
Välja rätt komponenter
Nu när vi har täckt grunderna, låt oss prata om hur man väljer rätt komponenter för högfrekventa PCB.
Substrat

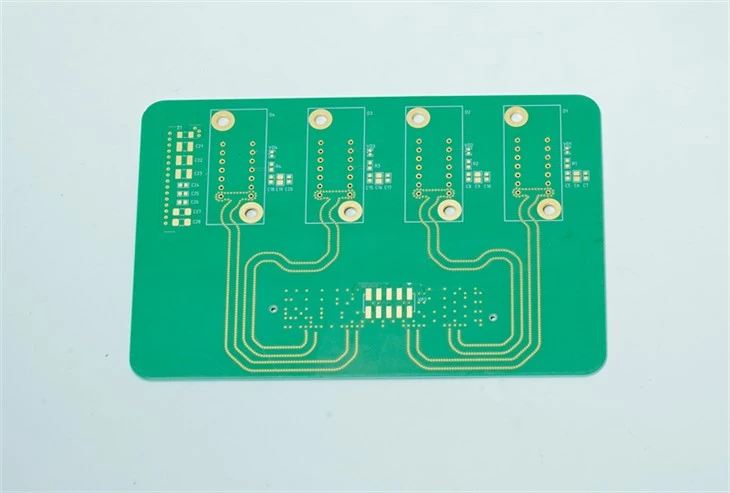

Substratet är grunden för ett PCB, och det spelar en avgörande roll för högfrekvent prestanda. När du väljer ett substrat för ett högfrekvent PCB, leta efter material med låga Dk och Df, samt god värmeledningsförmåga. Några populära substrat för högfrekvensapplikationer inkluderarAntennkretskort, som är designade speciellt för antennapplikationer, ochHybrid dielektrisk PCB, som kombinerar olika dielektriska material för att uppnå de önskade elektriska egenskaperna.
Kondensatorer
Kondensatorer används i högfrekvenskretsar för en mängd olika ändamål, inklusive frånkoppling, filtrering och impedansmatchning. När du väljer kondensatorer för högfrekvensapplikationer, leta efter komponenter med låg ekvivalent serieresistans (ESR) och ekvivalent serieinduktans (ESL). Keramiska kondensatorer är ett populärt val för högfrekvenskretsar eftersom de erbjuder låga ESR och ESL, samt höga kapacitansvärden.
Induktorer
Induktorer används i högfrekvenskretsar för filtrering, impedansmatchning och energilagring. När du väljer induktorer för högfrekvensapplikationer, leta efter komponenter med låg DC-resistans (DCR) och hög självresonansfrekvens (SRF). Air-core induktorer är ett populärt val för högfrekvenskretsar eftersom de erbjuder låg DCR och hög SRF, samt god stabilitet.
Motstånd
Resistorer används i högfrekvenskretsar för en mängd olika ändamål, inklusive förspänning, filtrering och impedansmatchning. När du väljer motstånd för högfrekvensapplikationer, leta efter komponenter med låg parasitisk kapacitans och induktans. Tunnfilmsmotstånd är ett populärt val för högfrekvenskretsar eftersom de erbjuder låg parasitisk kapacitans och induktans, samt hög precision och stabilitet.
Kontakter
Kontakter är en viktig del av alla kretskort, och de kan ha en betydande inverkan på högfrekvensprestanda. När du väljer kontakter för högfrekventa applikationer, leta efter komponenter med låg insättningsförlust, hög returförlust och bra impedansmatchning. RF-kontakter är ett populärt val för högfrekvenskretsar eftersom de är designade specifikt för högfrekvensapplikationer och erbjuder utmärkt elektrisk prestanda.
Med tanke på tillverkningsprocessen
Förutom att välja rätt komponenter är det också viktigt att ta hänsyn till tillverkningsprocessen när man designar högfrekventa PCB. Tillverkningsprocessen kan ha en betydande inverkan på prestanda för PCB, så det är viktigt att arbeta med en tillverkare som har erfarenhet av högfrekvent PCB tillverkning.
PCB layout
Utformningen av ett PCB kan ha en betydande inverkan på högfrekvent prestanda. När du designar ett högfrekvent kretskort är det viktigt att hålla spåren så korta och raka som möjligt för att minimera signalförluster och impedansfel. Det är också viktigt att använda korrekt jordnings- och skärmningsteknik för att minska elektromagnetisk störning (EMI).
Lödning
Lödningsprocessen kan också ha en betydande inverkan på högfrekvent prestanda. Vid lödning av högfrekventa komponenter är det viktigt att använda en lödteknik som minimerar mängden värme som appliceras på komponenterna. Detta hjälper till att förhindra skador på komponenterna och bibehålla deras elektriska egenskaper.
Testning och validering
När högfrekventa PCB har tillverkats är det viktigt att testa och validera dess prestanda. Detta hjälper till att säkerställa att kretskortet uppfyller designspecifikationerna och fungerar som förväntat.
Elektrisk provning
Elektrisk testning används för att mäta kretskortets elektriska egenskaper, såsom impedans, insättningsförlust och returförlust. Detta hjälper till att identifiera eventuella problem med PCB-designen eller tillverkningsprocessen och säkerställa att PCB:n uppfyller designspecifikationerna.
RF-testning
RF-testning används för att mäta kretskortets radiofrekvensprestanda, såsom förstärkning, brustal och frekvenssvar. Detta hjälper till att säkerställa att PCB:n fungerar som förväntat i en verklig miljö och uppfyller applikationens krav.
Slutsats
Att välja rätt komponenter för högfrekventa PCB är ett kritiskt steg i design- och tillverkningsprocessen. Genom att förstå nyckelegenskaperna hos högfrekventa komponenter, välja rätt material och komponenter, ta hänsyn till tillverkningsprocessen och testa och validera kretskortets prestanda, kan du säkerställa att ditt högfrekventa kretskort uppfyller designspecifikationerna och presterar som förväntat.
Om du är på marknaden för högfrekventa PCB eller behöver hjälp med att välja rätt komponenter för din applikation, tveka inte att höra av dig. Vi är här för att hjälpa dig varje steg på vägen.
Referenser
- "High-Frequency PCB Design: Concepts and Applications" av Douglas Brooks
- "RF Circuit Design: Theory and Applications" av Chris Bowick
- "Printed Circuit Board Design Handbook" av Steven W. Smith
