Att felsöka ett sensormodulsubstrat är en avgörande färdighet för alla som är involverade i design, produktion eller underhåll av sensorsystem. Som leverantör av sensormodulsubstrat har jag stött på olika problem under åren och har utvecklat ett systematiskt tillvägagångssätt för att lösa dem. I det här blogginlägget kommer jag att dela några av de vanliga problemen och lösningarna relaterade till sensormodulsubstrat.
Förstå grunderna för sensormodulsubstrat

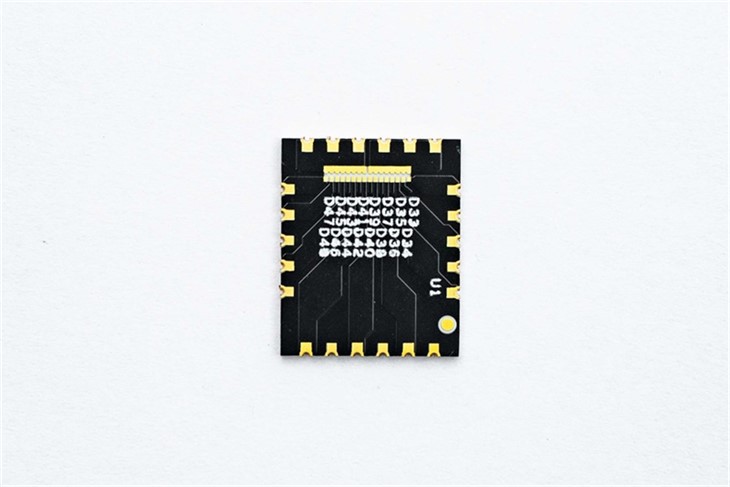

Innan vi dyker in i felsökning är det viktigt att förstå vad ett sensormodulsubstrat är. ASensormodulsubstratär en nyckelkomponent i sensormoduler. Det tillhandahåller en fysisk plattform för montering av sensorer, integrerade kretsar och andra elektroniska komponenter. Substratet spelar också en viktig roll vid elektrisk sammankoppling, värmeavledning och mekaniskt stöd.
Vanliga problem och felsökningssteg
1. Elektriska anslutningsproblem
Ett av de vanligaste problemen med sensormodulsubstrat är elektriska anslutningsproblem. Detta kan visa sig som intermittenta anslutningar, öppna kretsar eller kortslutningar.
- Intermittenta anslutningar: Intermittenta anslutningar kan orsakas av lösa lödfogar, dålig kontakt mellan komponenter och underlaget eller vibrationer. För att felsöka det här problemet, börja med att visuellt inspektera lödfogarna. Leta efter tecken på sprickor, kalla lödfogar eller ojämn lodfördelning. Om möjligt, använd ett mikroskop för att få en närmare titt. Du kan också prova att vicka försiktigt på komponenterna för att se om anslutningen påverkas. Om problemet kvarstår kan du behöva löda om lederna.
- Öppna kretsar: En öppen krets uppstår när det finns ett avbrott i den elektriska banan. Detta kan bero på ett skadat spår på substratet, en trasig komponentledning eller en felaktig via. För att hitta en öppen krets kan du använda en multimeter för att mäta motståndet mellan olika punkter på underlaget. Om motståndet är oändligt indikerar det en öppen krets. Du kan sedan använda en kontinuitetstestare eller en röntgeninspektion för att lokalisera brottets exakta position. När brottet har hittats kan du reparera spåret eller byta ut den skadade komponenten.
- Kortslutningar: Kortslutning inträffar när det finns en oavsiktlig elektrisk anslutning mellan två eller flera punkter. Detta kan orsakas av lödbryggor, ledande skräp på substratet eller ett tillverkningsfel. För att upptäcka en kortslutning, använd en multimeter för att mäta motståndet mellan punkter som ska vara elektriskt isolerade. Om motståndet är mycket lågt eller noll indikerar det en kortslutning. Inspektera substratet visuellt för tecken på lödbryggor eller skräp. Du kan använda isopropylalkohol och en borste för att rengöra underlaget och ta bort eventuellt skräp. Om kortslutningen beror på ett tillverkningsfel kan substratet behöva bytas ut.
2. Termiska problem
Sensormodulsubstrat krävs ofta för att avleda värme som genereras av sensorerna och andra komponenter. Termiska problem kan leda till minskad prestanda, för tidigt komponentfel eller till och med systemavstängning.
- Överhettning: Överhettning kan orsakas av otillräcklig värmeavledning, högeffektskomponenter eller dålig ventilation. För att felsöka överhettningsproblem, kontrollera först den termiska utformningen av substratet. Se till att det finns tillräckliga kylflänsar, termiska vias eller andra värmeavledningsmekanismer. Du kan också mäta temperaturen på substratet och komponenterna med hjälp av en värmekamera eller en temperatursensor. Om temperaturen är för hög kan du behöva öka storleken på kylflänsen, lägga till fler termiska visor eller förbättra ventilationen runt modulen.
- Termisk expansionsfel överensstämmer: Olika material på substratet kan ha olika värmeutvidgningskoefficienter. Detta kan orsaka stress och sprickor med tiden, särskilt under temperaturcykler. För att lösa detta problem, välj material med liknande värmeutvidgningskoefficienter. Du kan också använda flexibla material eller spänningsavlastningsfunktioner i designen för att minska effekten av termisk expansionsfel.
3. Mekaniska problem
Mekaniska problem kan också påverka prestanda hos sensormodulsubstrat. Dessa problem kan inkludera sprickor, delaminering eller skevhet av underlaget.
- Sprickor: Sprickor i underlaget kan orsakas av mekanisk belastning, termisk belastning eller tillverkningsfel. Inspektera substratet visuellt för eventuella sprickor. Om en spricka hittas är det viktigt att fastställa orsaken. Om sprickan beror på mekanisk belastning kan du behöva förbättra det mekaniska stödet för modulen. Om det beror på termisk stress måste du ta itu med de termiska problemen som nämnts ovan. I vissa fall kan ett sprucket underlag behöva bytas ut.
- Delaminering: Delaminering uppstår när skikten av substratet separeras från varandra. Detta kan orsakas av dålig vidhäftning mellan skikten, fuktabsorption eller termisk cykling. För att förhindra delaminering, säkerställ korrekta tillverkningsprocesser, såsom korrekt rengöring och ytbehandling före laminering. Om delaminering redan har inträffat kan substratet behöva bytas ut.
- Förhalning: Böjning av underlaget kan bero på ojämn uppvärmning under tillverkning, termisk stress eller mekaniskt tryck. Ett skevt underlag kan orsaka problem med komponentmontering och elektrisk anslutning. För att korrigera skevhet kan du prova att trycka försiktigt på underlaget medan det värms upp till en lämplig temperatur. Men om vridningen är kraftig kan substratet behöva kasseras.
4. Kompatibilitetsproblem
Kompatibilitetsproblem kan uppstå när sensormodulens substrat inte är kompatibelt med sensorer, integrerade kretsar eller andra komponenter.
- Elektrisk kompatibilitet: Problem med elektrisk kompatibilitet kan innefatta skillnader i spänningsnivåer, signaltyper eller impedans. För att säkerställa elektrisk kompatibilitet, granska databladen för komponenterna och substratet noggrant. Se till att spänningsnivåer, signalfrekvenser och impedansvärden ligger inom det acceptabla området. Om det finns kompatibilitetsproblem kan du behöva använda nivåskiftare, impedansmatchningskretsar eller andra gränssnittskomponenter.
- Mekanisk kompatibilitet: Mekanisk kompatibilitet avser den fysiska passningen mellan komponenterna och underlaget. Se till att komponentens fotavtryck på substratet matchar komponenternas dimensioner. Tänk också på komponenternas höjd, form och orientering. Om det finns problem med mekanisk kompatibilitet kan du behöva ändra substratdesignen eller välja andra komponenter.
5. Signalintegritetsproblem
Signalintegritet är avgörande för korrekt drift av sensormoduler. Dålig signalintegritet kan leda till brus, signalförvrängning eller datafel.
- Buller: Brus kan införas i sensorsignalerna på grund av elektromagnetisk störning (EMI), strömförsörjningsbrus eller överhörning. För att minska brus, använd lämpliga skärmningstekniker, som att lägga till en metallskärm runt modulen eller använda skärmade kablar. Du kan också använda frånkopplingskondensatorer för att filtrera bort brus från strömförsörjningen. Lägg dessutom ut spåren på substratet för att minimera överhörning mellan olika signaler.
- Signalförvrängning: Signalförvrängning kan uppstå på grund av impedansfel, långa signalspår eller högfrekventa effekter. För att ta itu med signaldistorsion, se till att impedansen för spåren är anpassad till impedansen för komponenterna. Du kan också använda termineringsmotstånd i slutet av spåren för att förhindra signalreflektioner. Om signalspåren är för långa, överväg att använda signalförstärkare eller repeaters för att öka signalstyrkan.

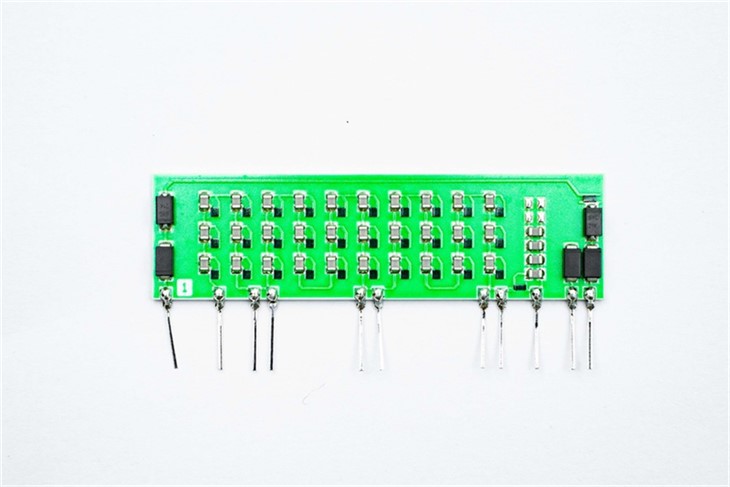

Rollen av tjockfilmsintegrerad krets och högeffekts keramiskt förpackningssubstrat
I vissa fall,Tjockfilm integrerad kretsochHögeffekts keramiskt förpackningssubstratkan användas i sensormodulsubstrat. Tjockfilmsintegrerade kretsar erbjuder fördelar som högprecisionsmotstånd, kondensatorer och sammankopplingar, vilket kan förbättra sensormodulens prestanda och tillförlitlighet. Högeffekts keramiska förpackningssubstrat är utmärkta för att avleda värme och ge mekanisk stabilitet, särskilt i högeffektapplikationer. Vid felsökning av sensormodulsubstrat som innehåller dessa teknologier är det viktigt att förstå deras unika egenskaper och potentiella fellägen.
Slutsats
Felsökning av ett sensormodulsubstrat kräver ett systematiskt tillvägagångssätt och en god förståelse för substratets design, material och tillverkningsprocesser. Genom att följa stegen som beskrivs ovan kan du effektivt identifiera och lösa vanliga problem relaterade till elektrisk anslutning, värmehantering, mekanisk integritet, kompatibilitet och signalintegritet.
Om du står inför utmaningar med ditt sensormodulsubstrat eller är intresserad av våra högkvalitativa substrat, är vi här för att hjälpa dig. Vårt team av experter har lång erfarenhet av att designa, tillverka och felsöka sensormodulsubstrat. Vi kan erbjuda skräddarsydda lösningar för att möta dina specifika krav. Kontakta oss för att starta en upphandlingsdiskussion och hitta det bästa sensormodulsubstratet för din applikation.
Referenser
- "Handbook of Printed Circuit Board Design, Fabrication and Assembly" av Clyde Coombs Jr.
- "Electronic Packaging and Interconnection Handbook" av CP Wong.
- "Thermal Management of Electronic Systems" av Avram Bar - Cohen och Jeffrey S. Kraus.
