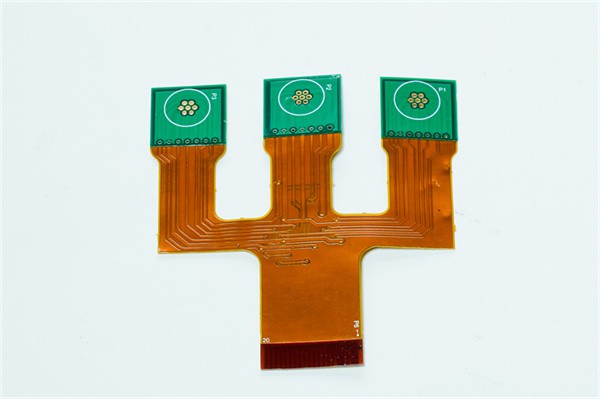

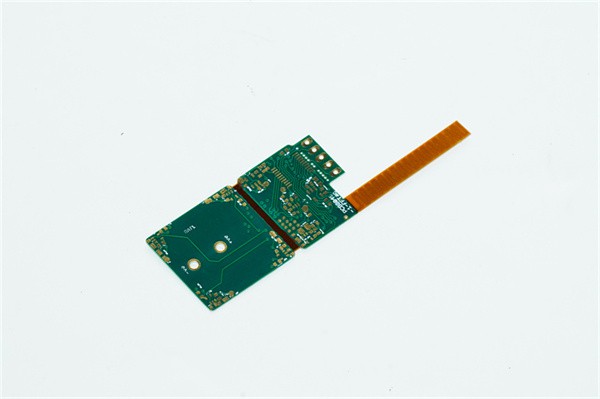

Multilayer styvflex tryckt kretskort

Ett hybridtryckt kretskort som integrerar styva underlag (för mekaniskt stöd och komponentmontering) och flexibla polyimidlager (för böjning eller dynamisk böjning) i en enda struktur genom laminering. Det möjliggör flerskiktsöverdrag över styva och flexibla sektioner, vilket möjliggör tredimensionell routing och rymdbesparande mönster. Viktiga funktioner inkluderar:
1. Multilagernas konstruktion: innehåller två eller flera ledande lager;
2. Stel-flexintegration: kombinerar styva sektioner (t.ex. FR-4) för mekaniskt stöd med flexibla sektioner (t.ex. polyimidfilm) för böjbarhet eller 3D-montering;
3. Unifierad samtrafik: Elektrisk kontinuitet mellan styva och flexibla områden uppnås via pläterade genomhål (Vias) eller bindningsprocesser.
Primära tillämpningar: Elektronik som kräver både strukturell stabilitet och dynamisk böjning (t.ex. vikbara smartphones, flyg- och rymdsystem, medicintekniska produkter).

Skicka förfrågan

Nej

Produktegenskaper

1. 3 D Integrationsförmåga
Aktiverar 3D-routingtopologi och ersätter traditionella multi-PCB+kabelmonteringar.

2. Dynamisk böjbarhet (flexzoner)
Flex sections withstand >1 miljon böjcykler (per IEC 60335), min. BEND RADIUS: 0,5 mm.

3. Mekanisk styvhet (styva zoner)
Rigid substrates (e.g., FR-4) provide component mounting with shock resistance >1000G.

4. Högdensitet samtrafik
Uppnår 20+ Lager -sammankopplingar via laser μVias, linjebredd/avstånd mindre än eller lika med 40μm.

5. Lätt och tunn profil
60% tunnare och 50% lättare än konventionella "PCB + ledningsnät" -lösningar.

6. Miljö robusthet
Driftsområde: -55 grad till +125 grad (MIL-P-50884-kompatibel), kemisk korrosionsbeständig.

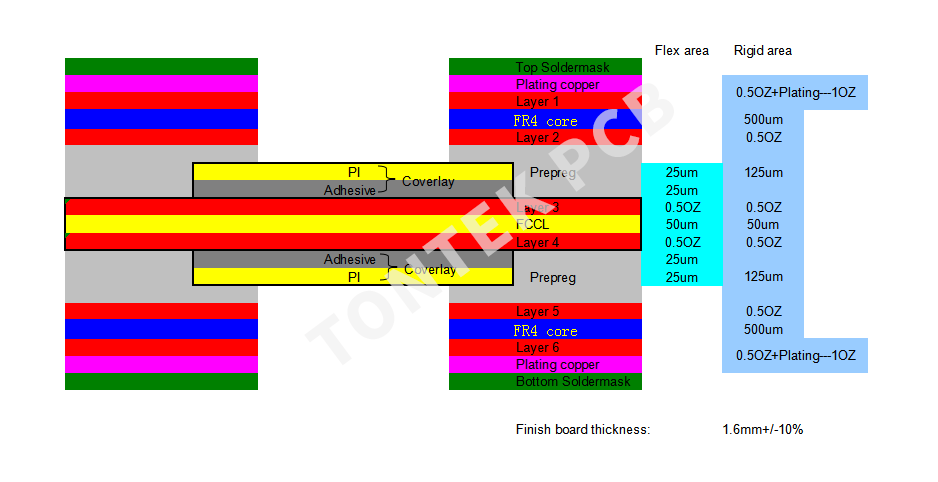

Stack up

Produktionsfält

Konsumentelektronik

Foldbara enheter: gångjärnskretsar (t.ex. Samsung Galaxy Fold)
Wearables: Burvade skärmdrivrutiner i smartwatches, TWS Earphone Charging Case Interconnect

Flyg-

Satellitdistributioner: Solar Array Folding Circuits (överlever -120 grader ~ +150 graders termisk cykling)
Avionics: radarstråle styrmoduler (40% viktminskning, 100 g vibrationsbeständig)

Medicinsk utrustning

Endoskop: Artikulerande axelkablar för 360 graders rotation (＞ 50K böjcykler)
Implantables: flerskikts styvflex hos pacemaker (＜ 0,3 mm tjock, biokompatibel)

Fordonselektronik

ADA: Integrerad MMWAVE -radar FPC + styv kontrollkort (± 5% impedansstyrning)
BMS: Högspänningsprovtagningskretsar i EV-batteripaket (2000V isoleringsspänning)

Industrisystem

Robotarmar: Multi-Axis rörelsekontrollsignalöverföring (ersätter 20 kablar, ↓ 90% felfrekvens)
Precisionssensorer: Wafer Inspection Probe -kort (10μm linjebredd, ± 1 um justering)
